Pneumatické ventily
Pneumatické ventily – všeobecné informácie
Riadiace ventily sú určené pre pneumatické systémy s nadtlakom a podtlakom. Zvyčajne slúžia ako jednoduché ovládače pre aktuátory v pneumatickom systéme, takže sa používajú na zapnutie a vypnutie napr. pneumatického valca, v závislosti od typu ventilu, v jednom alebo dvoch smeroch pohybu valca. Distribúcia a prepínanie tokov sa dosahuje vzájomným pôsobením pohyblivých a pevných mechanických častí ventilu. Montované priamo na aktuátoroch, montážnych doskách alebo ako samostatné komponenty pneumatického systému.
Zoznam produktov:
Mini guličkové ventily

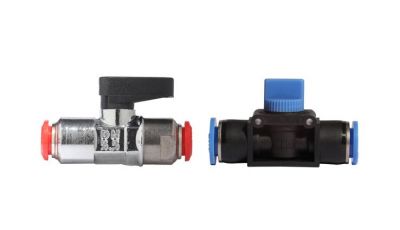

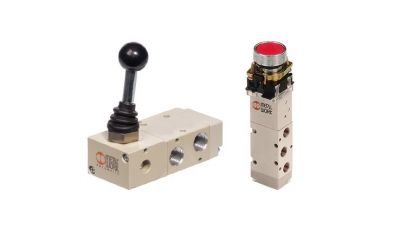

Ventily na manuálne ovládanie distribúcie

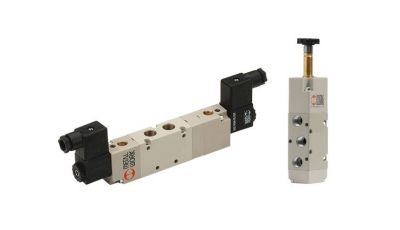

Distribučné ventily s elektrickým ovládaním

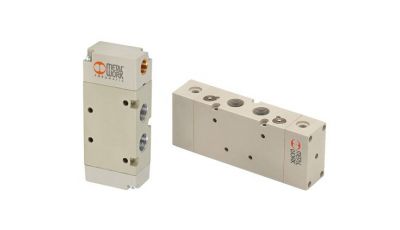

Riadiace ventily ovládané pneumaticky

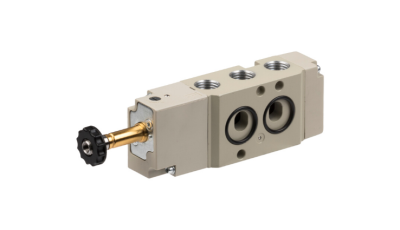

Riadiace ventily ovládané elektricky alebo pneumaticky

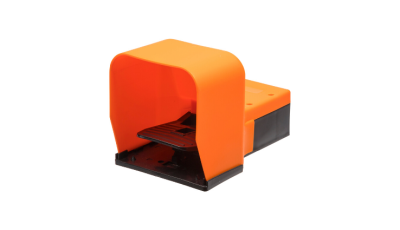

Nožne ovládané riadiace ventily

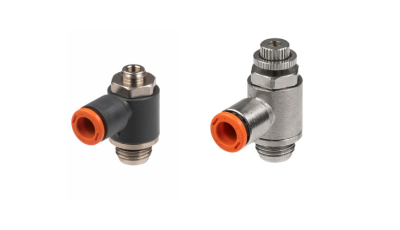

Dusivý ventil a spätné dusivé ventily

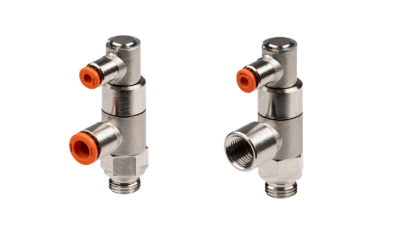

Zatváracie ventily STOP

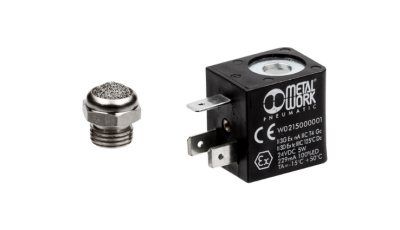

Príslušenstvo solenoidy/tlmiče
Potrebujete pomoc pri výbere produktu alebo ste nenašli ten pravý?
FAQ – Pneumatické ventily:
Smerové ovládacie ventily (rozdeľovacie rozvody) ovládajú smer toku stlačeného vzduchu. V pneumatickom systéme obvykle fungujú ako regulátory pre aktuátory, a zapínajú či vypínajú prevádzku napríklad pneumatického valca.
Smerové ovládacie ventily sú identifikované podľa počtu tokových ciest (počet pripojení) a počtu polôh (počet štvorcových políčok na schéme ventilu).
V nižšie uvedenom príklade je pneumaticky ovládaný ventil 3-cestný/2-polohový ventil v pokojovej polohe (bez ovládacieho signálu) normálne zatvorený NC: Normálne Zatvorený):
Monostabilný ventil – nepretržité ovládanie – keď ovládací signál zmizne, pružina ho prinúti vrátiť sa do svojej pokojovej polohy.
Bistabilný ventil – impulzové ovládanie – po zmiznutí ovládacieho signálu zostáva vo svojej polohe (bez pružiny).
Napríklad elektricky ovládané monostabilné ventily majú jeden solenoid na jednej strane a bistabilné ventily majú dva solenoidy na oboch stranách.
Podľa normy ISO 5599 sú schémy ventilov označované číslami (predtým písmenami).
Príklad označenia: 5/2 monostabilný ventil, ovládaný solenoidom s pneumatickou asistenciou (s externým pilotným napájaním), s pružinovým návratom:
- 1 – prívodné pripojenie,
- 2, 4 – pracovné alebo výstupné pripojenia,
- 3, 5 – výstup do atmosféry (pripojenia pre vetranie),
- 12, 14 – ovládacie pripojenia,
- 82, 84 – vetranie pripojení podporných ventilov,
- X – externé napájanie pilotov,
Pneumatické tlmiče sú montované na ventilačných pripojeniach ventilov a nevyužitých pripojeniach valcov na zníženie hluku a ochranu systému pred vonkajším znečistením.
