Kovové hadice a koncovky – všeobecné informácie
Hadice a hotové, kompletné vedenia s koncovkami, kovovej konštrukcie – zvyčajne zo ocele – oceľové hadice. Kovové hadice môžeme rozdeliť na:
- zvinovacie oceľové hadice (na odťah, beztlakové a na veľmi nízky tlak, prenos sypkých materiálov);
- tlakové kovové hadice a vedenia (na stredný a vysoký tlak, na vysoké vákuum).
Zoznam produktov:
Potrebujete pomoc pri výbere produktu alebo ste nenašli ten pravý?
FAQ – Kovové hadice:

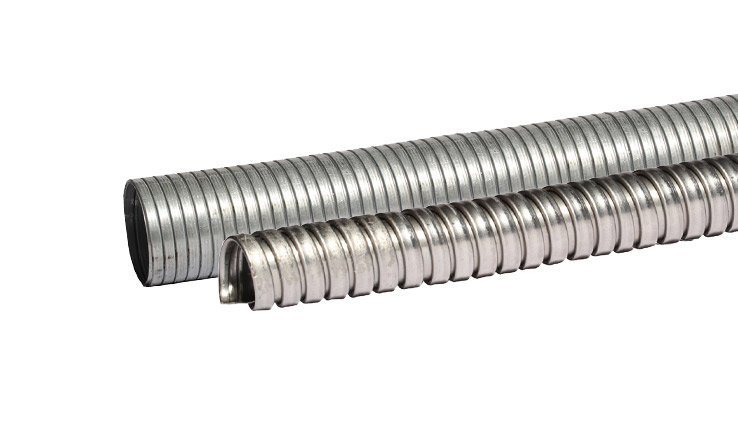

Zvinovacie hadice z kovového pásu („hadice Peschel”): vznikajú špirálovým navinutím profilovaného kovového pásu. Slúžia ako odťahové hadice, na výstup plynov a spalín, ako aj na prenos sypkých materiálov. Kvôli svojej konštrukcii sa nehodia na prenos tlaku. Najčastejšie sú montované na trubkovom konci pomocou spony (existuje možnosť vyrobiť vedenie so zváranými hotovými koncovkami).

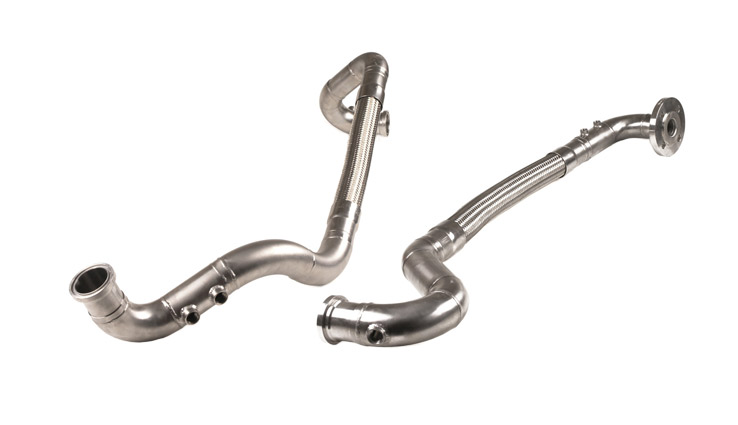

Tlakové hadice sú zložené z korugovanej oceľovej trubky posilnenej zvonku oceľovým opletom. Korugovaná rúra vzniká hydroformovacou metódou alebo mechanicky. Slúžia hlavne ako vedenia pre vysoké tlaky. Dodávané s hotovými koncovkami.
Tieto dva typy kovových hadíc môžeme skombinovať:
- ako vonkajší kryt (zvinovacia hadica navonok / tlaková hadica vnútri)
- ako obmedzovač ohýbania pre tlakovú hadicu (časť zvinovacej hadice montovaná pri koncovkách)
- ako vnútorný kryt v tlakovom vedení, napr. na prenos sypkých materiálov
V akých maximálnych pracovných parametroch zahŕňajúcich tlak a teplotu môžu pracovať kovové vedenia?
Kovové vedenia vzhľadom na veľmi široké konštrukčné možnosti a na mnoho rôznych materiálov, ktoré je možné použiť, môžu pracovať pri reálnych pracovných parametroch dosahujúcich veľmi vysoké hodnoty.
Vplyv na výšku prenášaného tlaku má: nominálny priemer, hrúbka steny výstupného materiálu, geometria karbu (frekvencia výskytu a výška) a počet opletov.
To isté sa týka aj pracovnej teploty, ktorá štandardne pre hadice z nehrdzavejúcej ocele dosahuje 600÷700°C, avšak pri použití niektorých materiálov, ako napríklad zliatiny Inconel, môže dosiahnuť hodnotu blížiacu sa k +1000°C. Treba pamätať, že s rastom teploty je potrebné zohľadniť korekčný koeficient. Podobne je to s dynamickou prácou (vibrácia, posuny, typ prúdenia média). Tabuľky s koeficientmi možno nájsť v našom katalógu alebo na internetovej stránke v sekcii Priemyselné hadice – kovové.
Spojenie koncovky s kovovou hadicou a objímkou sa uskutočňuje pomocou špeciálneho procesu, akým je zváranie TIG alebo menej často pájkovanie.
Štandardné riešenia AF… boli prezentované v našom katalógu/internetovej stránke v sekcii Priemyselné hadice – kovové. Existuje možnosť spojenia väčšej/menšej koncovky s oceľovou hadicou pomocou dodatočnej redukcie. Pomocou hamburských kolien sme schopní vykonať tiež ľubovoľný uhol koncoviek. Okrem štandardných koncoviek sme schopní dodať vedenia so špeciálnymi koncovkami podľa požiadaviek zákazníka, prostredníctvom adaptácie štandardných riešení alebo vďaka Oddeleniu konštrukcie a strojovému parku, predstaviť hotové riešenie podľa usmernení zákazníka alebo vzoru.
Kovové vedenia napriek „ťažkému-silnému“ názvu sú v skutočnosti veľmi jemné. Najmä miesto spojenia korugovanej trubky s koncovkou je citlivé na všetky druhy napätí. Preto pri plánovaní alebo/aj montáži inštalácie treba pamätať na to, aby sa predchádzalo:
- zlomeniu hadice – používať vhodný polomer ohybu, obmedzovače ohýbania alebo používať uhlové koncovky;
- skrúteniu hadice – jedna z koncoviek otočná, rovina pohybu sa zhodovala s osou symetrie.
Inštrukcia montáže oceľových vedení je dostupná v našom katalógu, na našej internetovej stránke alebo u obchodného zástupcu.
