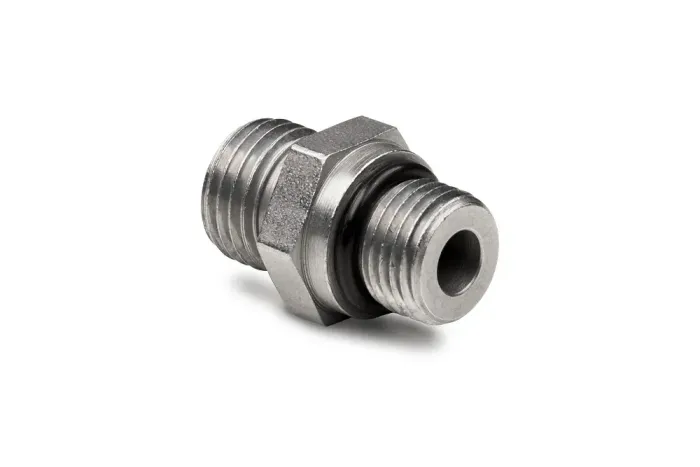

Prípojka DIN 2353 skrutkovacia, typ GE-UN: sedlo 24° DIN 2353 s vonkajším metrickým závitom a s vonkajším závitom UNF (tesnenie o-krúžkom). Koeficient bezpečnosti 4:1. Vyskytuje sa ako: L (ľahká séria), S (ťažká séria). Povrch pokrytý zinkovo-niklovou vrstvou s hrúbkou 6-10 µm, ktorá sa vyznačuje veľmi vysokou odolnosťou voči korózii (do 720 hodín bez korózie v soľnej komore). Materiál: uhlíková oceľ, zinkovo-nikel.
Zoznam variantov produktu
Kód produktu
Názov variantu produktu
Menovitý vnútorný priemer DN
Pracovný tlak [bar]
Dopyt
Katalóg
HD-GE-06L-UN-07-CN
Prípojka DIN 2353 GE 6L 7/16"-20 UN-UNF, Zn-Ni
-
500
HD-GE-06S-UN-07-CN
Prípojka DIN 2353 GE 6S 7/16"-20 UN-UNF, Zn-Ni
-
800
HD-GE-08L-UN-07-CN
Prípojka DIN 2353 GE 8L 7/16"-20 UN-UNF, Zn-Ni
-
500
HD-GE-08L-UN-08-CN
Prípojka DIN 2353 GE 8L 1/2"-20 UN-UNF, Zn-Ni
-
500
HD-GE-08L-UN-09-CN
Prípojka DIN 2353 GE 8L 9/16"-18 UN-UNF, Zn-Ni
-
500
HD-GE-08S-UN-07-CN
Prípojka DIN 2353 GE 8S 7/16"-20 UN-UNF, Zn-Ni
-
800
HD-GE-08S-UN-08-CN
Prípojka DIN 2353 GE 8S 1/2"-20 UN-UNF, Zn-Ni
-
800
HD-GE-08S-UN-09-CN
Prípojka DIN 2353 GE 8S 9/16"-18 UN-UNF, Zn-Ni
-
800
HD-GE-10L-UN-07-CN
Prípojka DIN 2353 GE 10L 7/16"-20 UN-UNF, Zn-Ni
-
500
HD-GE-10L-UN-09-CN
Prípojka DIN 2353 GE 10L 9/16"-18 UN-UNF, Zn-Ni
-
500
HD-GE-10L-UN-14-CN
Prípojka DIN 2353 GE 10L 7/8"-14 UN-UNF, Zn-Ni
-
400
HD-GE-10S-UN-09-CN
Prípojka DIN 2353 GE 10S 9/16"-18 UN-UNF, Zn-Ni
-
800
HD-GE-10S-UN-12-CN
Prípojka DIN 2353 GE 10S 3/4"-16 UN-UNF, Zn-Ni
-
800
HD-GE-12L-UN-07-CN
Prípojka DIN 2353 GE 12L 7/16"-20 UN-UNF, Zn-Ni
-
400
HD-GE-12L-UN-09-CN
Prípojka DIN 2353 GE 12L 9/16"-18 UN-UNF, Zn-Ni
-
400
HD-GE-12L-UN-12-CN
Prípojka DIN 2353 GE 12L 3/4"-16 UN-UNF, Zn-Ni
-
400
HD-GE-12L-UN-14-CN
Prípojka DIN 2353 GE 12L 7/8"-14 UN-UNF, Zn-Ni
-
400
HD-GE-12S-UN-09-CN
Prípojka DIN 2353 GE 12S 9/16"-18 UN-UNF, Zn-Ni
-
800
HD-GE-12S-UN-12-CN
Prípojka DIN 2353 GE 12S 3/4"-16 UN-UNF, Zn-Ni
-
630
HD-GE-12S-UN-14-CN
Prípojka DIN 2353 GE 12S 7/8"-14 UN-UNF, Zn-Ni
-
630
HD-GE-14S-UN-09-CN
Prípojka DIN 2353 GE 14S 9/16"-18 UN-UNF, Zn-Ni
-
630
HD-GE-14S-UN-12-CN
Prípojka DIN 2353 GE 14S 3/4"-16 UN-UNF, Zn-Ni
-
630
HD-GE-15L-UN-09-CN
Prípojka DIN 2353 GE 15L 9/16"-18 UN-UNF, Zn-Ni
-
400
HD-GE-15L-UN-12-CN
Prípojka DIN 2353 GE 15L 3/4"-16 UN-UNF, Zn-Ni
-
400
HD-GE-15L-UN-14-CN
Prípojka DIN 2353 GE 15L 7/8"-14 UN-UNF, Zn-Ni
-
400
HD-GE-16S-UN-11-CN
Prípojka DIN 2353 GE 16S 11/16"-12 UN-UNF, Zn-Ni
-
630
HD-GE-16S-UN-12-CN
Prípojka DIN 2353 GE 16S 3/4"-16 UN-UNF, Zn-Ni
-
630
HD-GE-16S-UN-14-CN
Prípojka DIN 2353 GE 16S 7/8"-14 UN-UNF, Zn-Ni
-
630
HD-GE-18L-UN-11-CN
Prípojka DIN 2353 GE 18L 11/16"-12 UN-UNF, Zn-Ni
-
400
HD-GE-18L-UN-12-CN
Prípojka DIN 2353 GE 18L 3/4"-16 UN-UNF, Zn-Ni
-
400
HD-GE-18L-UN-14-CN
Prípojka DIN 2353 GE 18L 7/8"-14 UN-UNF, Zn-Ni
-
400
HD-GE-20S-UN-12-CN
Prípojka DIN 2353 GE 20S 3/4"-16 UN-UNF, Zn-Ni
-
420
HD-GE-20S-UN-14-CN
Prípojka DIN 2353 GE 20S 7/8"-14 UN-UNF, Zn-Ni
-
420
HD-GE-20S-UN-17-CN
Prípojka DIN 2353 GE 20S 1.1/16"-12 UN-UNF, Zn-Ni
-
420
HD-GE-22L-UN-14-CN
Prípojka DIN 2353 GE 22L 7/8"-14 UN-UNF, Zn-Ni
-
250
HD-GE-22L-UN-17-CN
Prípojka DIN 2353 GE 22L 1.1/16"-12 UN-UNF, Zn-Ni
-
250
HD-GE-22L-UN-21-CN
Prípojka DIN 2353 GE 22L 1.5/16"-12 UN-UNF, Zn-Ni
-
250
HD-GE-25S-UN-17-CN
Prípojka DIN 2353 GE 25S 1.1/16"-12 UN-UNF, Zn-Ni
-
420
HD-GE-25S-UN-21-CN
Prípojka DIN 2353 GE 25S 1.5/16"-12 UN-UNF, Zn-Ni
-
420
HD-GE-28L-UN-14-CN
Prípojka DIN 2353 GE 28L 7/8"-14 UN-UNF, Zn-Ni
-
250
HD-GE-28L-UN-17-CN
Prípojka DIN 2353 GE 28L 1.1/16"-12 UN-UNF, Zn-Ni
-
250
HD-GE-28L-UN-21-CN
Prípojka DIN 2353 GE 28L 1.5/16"-12 UN-UNF, Zn-Ni
-
250
HD-GE-28L-UN-26-CN
Prípojka DIN 2353 GE 28L 1.5/8"-12 UN-UNF, Zn-Ni
-
250
HD-GE-30S-UN-17-CN
Prípojka DIN 2353 GE 30S 1.1/16"-12 UN-UNF, Zn-Ni
-
420
HD-GE-30S-UN-21-CN
Prípojka DIN 2353 GE 30S 1.5/16"-12 UN-UNF, Zn-Ni
-
420
HD-GE-30S-UN-26-CN
Prípojka DIN 2353 GE 30S 1.5/8"-12 UN-UNF, Zn-Ni
-
420
HD-GE-35L-UN-19-CN
Prípojka DIN 2353 GE 35L 1.3/16"-12 UN-UNF, Zn-Ni
-
250
HD-GE-35L-UN-21-CN
Prípojka DIN 2353 GE 35L 1.5/16"-12 UN-UNF, Zn-Ni
-
250
HD-GE-35L-UN-26-CN
Prípojka DIN 2353 GE 35L 1.5/8"-12 UN-UNF, Zn-Ni
-
250
HD-GE-38S-UN-26-CN
Prípojka DIN 2353 GE 38S 1.5/8"-12 UN-UNF, Zn-Ni
-
420
HD-GE-38S-UN-30-CN
Prípojka DIN 2353 GE 38S 1.7/8"-12 UN-UNF, Zn-Ni
-
315
HD-GE-42L-UN-26-CN
Prípojka DIN 2353 GE 42L 1.5/8"-12 UN-UNF, Zn-Ni
-
250
HD-GE-42L-UN-30-CN
Prípojka DIN 2353 GE 42L 1.7/8"-12 UN-UNF, Zn-Ni
-
250
Prípojka DIN 2353 skrutkovacia, typ GE-UN: sedlo 24° DIN 2353 s vonkajším metrickým závitom a s vonkajším závitom UNF (tesnenie o-krúžkom). Koeficient bezpečnosti 4:1. Vyskytuje sa ako: L (ľahká séria), S (ťažká séria). Povrch pokrytý zinkovo-niklovou vrstvou s hrúbkou 6-10 µm, ktorá sa vyznačuje veľmi vysokou odolnosťou voči korózii (do 720 hodín bez korózie v soľnej komore). Materiál: uhlíková oceľ, zinkovo-nikel.
