Drážkované spojky – všeobecné informácie

Sa primárne používajú na pripojenie sekcií rúr. Na konci rúru sa vytvorí obdĺžniková drážka. Gumové tesnenie sa umiestni do stredu spojenia a upínacia sponka, ktorá zodpovedá veľkosti drážky, zachytí oba konca rúr a spojí ich stláčaním tesnenia. Tesnenie sa ďalej stláča, pretože reaguje na tlak pôsobiaci na rúry. V závislosti od typu sponky je spojenie pevné alebo umožňuje určitý uhlový pohyb prepojených prvkov.

Systém spojenia rúr s drážkovaným koncom bol vyvinutý pred viac ako stovkou rokov a stále sa široko používa pre systémy zásobovania pitnou vodou, kanalizáciu, priemyselnú vodu, chemikálie, kal a vzduch. Umožňuje rýchlu a jednoduchú výstavbu trvalých a dočasných potrubných systémov v priemysle, stavebníctve, baníctve, hasiacich systémoch a mnohých ďalších aplikáciách.

Drážka na rúrach sa vytvára sústružením alebo valcovaním. Telo spojky (sponka) a armatúry (drážkované potrubné armatúry) sú vyrobené z dutilej liatiny pokrytej epoxidovým náterom alebo sú pozinkované. Pracovný tlak 16 barov. Tesnenie z gumy EPDM. Typické veľkosti spojenia sa pohybujú od DN25 (vonkajší priemer rúry 33,7 mm) až do DN150 (vonkajší priemer rúry 168,3 mm).

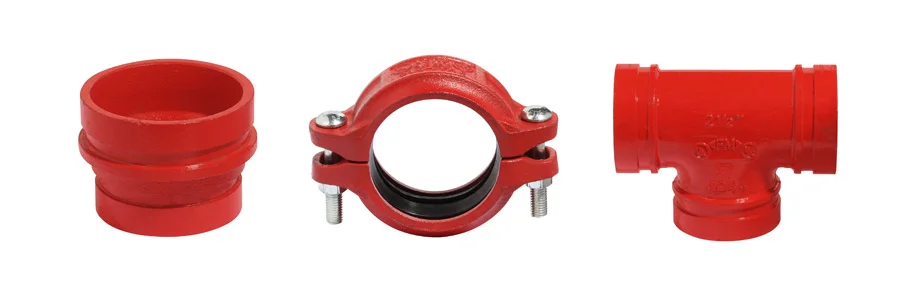

Náš sortiment zahrnuje:

• pevné a flexibilné sponky;
• lopatky pod uhlom 90° a 45°;
• T-kusy;
• redukcie;
• adaptéry na príruby, drážkované príruby;
• slepé uzávery a tesnenia.

Sú dostupné aj armatúry so hadicovým hrdlom a drážkovanou spojkou.

Zoznam produktov:
