Hadice pre umývacie zariadenia
Hadice pre umývacie zariadenia – všeobecné informácie
Produkty pro vysokotlakové čištění a mytí se používají jak v průmyslových, tak i domácích aplikacích. Příslušenství s výborným rozsahem pracovních tlaků umožňuje najít správné řešení pro provozní tlaky až do 500 bar.
Příslušenství pro vysokotlakové čištění zahrnuje kompletní sestavy hadic (s jednoduchým i dvojitým opletem) s fitinky a ohybovými omezovači, adaptéry, pistole, trysky, pěnidla, trysky a hlavice. Hadice určené pro čisticí zařízení jsou odolné vůči povětrnostním vlivům a opotřebení a všechny produkty pro vysokotlakové čištění nabízejí odolnost vůči vysokým tlakům při teplotách dosahujících až +160°C, ergonomický design, snadnou instalaci a odolnost vůči horké vodě s čisticími prostředky. Studené i horké vodní pistole na mytí (až do 400 bar a +160°C), pistole s nezamrzajícím výtokem, s výtokem vybaveným rychloupínací zásuvkou a široký výběr adaptérů, trysky s různými úhly stříku (0°, 15°, 25° a 40°) a rotační hlavice jsou kompatibilní s většinou značek tlakových myček.
| Pracovní teplota: | od -40 do +160°C, |
| Pracovní tlak: | až do 500 bar (v závislosti na počtu opletů a průměru hadice) |
| Dostupné průměry hadic: | od DN6 (6,4mm) až do DN19 (19,1mm). |
Zoznam produktov:

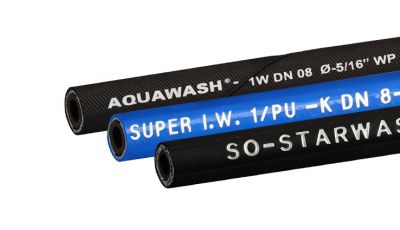

Vysokotlakové hadice pre čistiace zariadenia
Vysokotlakové hadice pre potravinársky priemysel
Potrebujete pomoc pri výbere produktu alebo ste nenašli ten pravý?
FAQ – Hadice pre umývacie zariadenia
V závislosti od čistiaceho zariadenia sa pracovné tlaky príslušenstva dodávaného spoločnosťou Tubes pohybujú od 200 do 350 bar. Informácie o pracovnom tlaku sú poskytnuté v produktovom katalógu. V prípade pochybností vždy kontaktujte spoločnosť Tubes International Sp. z o.o.
Najčastejšou príčinou poškodenia hadíc vysokotlakého čistenia je prekročenie minimálneho polomeru ohybu za fitingom. Jedným zo spôsobov, ako sa vyhnúť alebo znížiť riziko tohto typu poškodenia, je použitie obmedzovačov ohybu EM-G… EM-K…. Použitie týchto ochranných prvkov výrazne predlžuje životnosť zostáv hadíc a zvyšuje bezpečnosť operátora.
Použite nižšie uvedenú tabuľku pre správny výber trysky:
| D | Ø [mm] | pracovný tlak [bar] | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 110 | 120 | 130 | 140 | 150 | 160 | 175 | 200 | 225 | 250 | 300 | 400 | ||
| 02 | 1,00 | 4,5 | 4,7 | 4,8 | 5,0 | 5,3 | 5,3 | 5,6 | 5,9 | 6,3 | 6,7 | 7,0 | 7,7 | 8,9 |
| 025 | 1,10 | 5,6 | 5,9 | 6,1 | 6,4 | 6,69 | 6,9 | 7,1 | 7,5 | 8,0 | 8,5 | 9,0 | 9,9 | 11,4 |
| 03 | 1,18 | 6,8 | 7,1 | 7,4 | 7,7 | 8,0 | 8,3 | 8,6 | 9,0 | 9,6 | 10,2 | 10,7 | 11,8 | 13,6 |
| 035 | 1,30 | 7,8 | 8,2 | 8,6 | 8,9 | 9,2 | 9,5 | 9,8 | 10,3 | 11,0 | 11,7 | 12,3 | 13,8 | 15,5 |
| 04 | 1,35 | 9,4 | 9,8 | 10,3 | 10,7 | 11,1 | 11,5 | 11,9 | 12,4 | 13,3 | 14,1 | 14,8 | 16,3 | 18,7 |
| 045 | 1,40 | 10,2 | 10,5 | 10,9 | 11,4 | 11,8 | 12,2 | 12,6 | 13,2 | 14,1 | 15,0 | 15,8 | 17,4 | 19,9 |
| 05 | 1,55 | 11,3 | 11,8 | 12,4 | 12,9 | 13,4 | 13,8 | 14,3 | 14,9 | 16,0 | 16,9 | 17,9 | 19,7 | 22,6 |
| 055 | 1,60 | 12,4 | 13,0 | 13,6 | 14,1 | 14,7 | 15,2 | 15,7 | 16,4 | 17.5 | 18,6 | 19,6 | 21,7 | 25,0 |
| 06 | 1,72 | 13,6 | 14,3 | 14,9 | 15,5 | 16,0 | 16,7 | 17,2 | 18,0 | 19,2 | 20,4 | 21,5 | 23,7 | 27,1 |
| 065 | 1,75 | 14,7 | 15,4 | 16,1 | 16,8 | 17,4 | 18,0 | 18,6 | 19,4 | 20,8 | 22,0 | 23,2 | 25,6 | 29,3 |
| 07 | 1,80 | 15,8 | 16,6 | 17,3 | 18,0 | 18,7 | 19,3 | 20,0 | 20,9 | 22,3 | 23,7 | 25,0 | 27,1 | 31,3 |
| 075 | 1,90 | 16,9 | 17,7 | 18,5 | 19,3 | 20,0 | 20,7 | 21,4 | 22,4 | 23,9 | 25,3 | 26,7 | 29,4 | 33,7 |
| 08 | 2,05 | 18,0 | 18,9 | 19,7 | 20,5 | 21,3 | 22,0 | 22,8 | 23,8 | 25,5 | 27,0 | 28,5 | 31,4 | 35,9 |
| 085 | 2,08 | 19,1 | 20,0 | 20,9 | 21,8 | 22,6 | 23,4 | 24,1 | 25,3 | 27,0 | 28,6 | 30,2 | 34,5 | 39,8 |
| 09 | 2,10 | 20,2 | 21,2 | 22,1 | 23,0 | 23,9 | 24,7 | 25,5 | 26,7 | 28,6 | 30,3 | 31,9 | 35,1 | 40,2 |
| 10 | 2,30 | 22,5 | 23,6 | 24,6 | 25,6 | 26,6 | 27,6 | 28,5 | 29,8 | 31,8 | 33,7 | 35,6 | 39,5 | 44,9 |
Postupujte podľa týchto krokov, aby ste vybrali správnu veľkosť (správny priemer výstupu trysky):
A. Poznajte pracovný tlak a prietok vášho zariadenia (napr. 18 l/min – 200 bar).
B. V prvej riadku tabuľky nájdite tlak 200 bar, potom v stĺpci „200” nájdite prietok 17,5 (najbližšie k 18). Poznámka! Ak je prietok uvedený v iných jednotkách, musí byť prevedený na [l/min].
C. Z miesta „17,5” sa posuňte vľavo do stĺpca „D”, kde prečítate správnu kalibračnú hodnotu – 055.
