Hydraulické rozvádzače
Monoblokové posuvné smerové ventilové bloky ovládané manuálnou pákou alebo sústrednými pružinami solenoidu. Navrhnuté pre hydraulické systémy jeřábov, zvedákov, stavebných strojov, poľnohospodárskych strojov atď. Vybavené typom bezpečnostného ventilu C (nastavené na 140 bar) a typ 1 pošte (pre dvojčinné aktuátory) ako štandard.
Konštrukcia smerového ventilového bloku
Hydraulická schéma
- počet ciest: 4 (počet hadicových súprav pripojených k portom v neutrálnej polohe)
- počet poloh: 2 alebo 3 (počet štvorcov vedľa seba)
- 0 (neutrálna poloha)
- a, b (poloha poháňaná)
- P (potrubie tlaku / prívodu)
- T (potrubie nádrže / návratové cesty)
- A, B (pracovné potrubie)
Typy poštov
Typ ovládania
Bezpečnostný ventil
| Typ A | Typ B | Typ C | Typ D |
| bez ventilu | 40 ÷ 80 [bar] | 63 ÷ 200 [bar] | 160 ÷ 315 [bar] |
Výber viacdielných smerových ventilových blokov
Pri výbere zohľadnite tieto kritériá:
- počet dielov (1, 2, 3,…)
- veľkosť závitových spojov
- typ šte (pre každú časť)
- typ ovládania (pre každú sekciu)
- pracovný tlak
- prietok
- ďalšie požiadavky (napr. zámok)
Typy smerových ventilových blokov
| Typ smerového ventilového bloku | Nominálny prietok | Max. pracovný tlak (potrubie A, B, P) | Max. návratový tlak (potrubie T) | Max. počet pracovných sekcií | Veľkosť pripojenia | Ovládanie |
| YFM35 | 45 l/min | 315 [bar] | 25 [bar] | 6 | 3/8” BSP | páky |
| YFM55 | 60 l/min | 315 [bar] | 25 [bar] | 6 | 1/2″ BSP | páky |

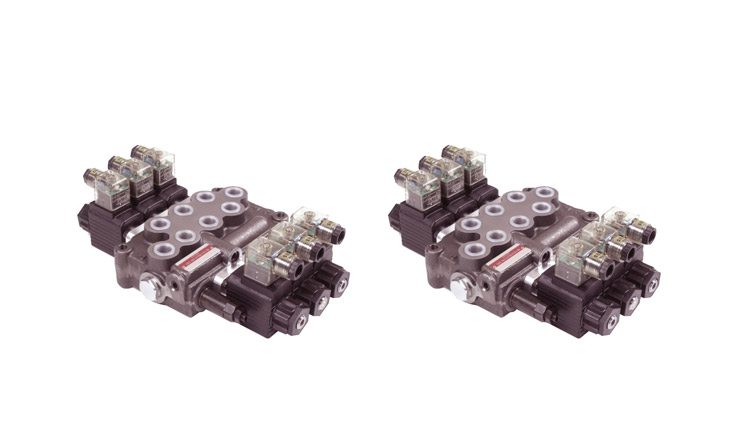

| YE45 | 45 l/min | 250 [bar] | 25 [bar] | 6 | 3/8” BSP | 12V DC |
Funkcia presahujúcej výkonu
Presahujúci výkon – smerové ventilové bloky sú vybavené adaptérom, ktorý umožňuje obsluhu s funkciou presahujúceho výkonu pri použití v tele ventilového bloku. Adaptér blokuje priame spojenie tlakového potrubia (P) s návratovým potrubím (T). Nepoužitý preplnený olej je tak odvedený inam do hydraulického systému na napájanie ďalších prvkov.
| Normálna prevádzka | Prevádzka s funkciou presahujúceho výkonu |
 |  |
 |  |
Zoznam produktov:

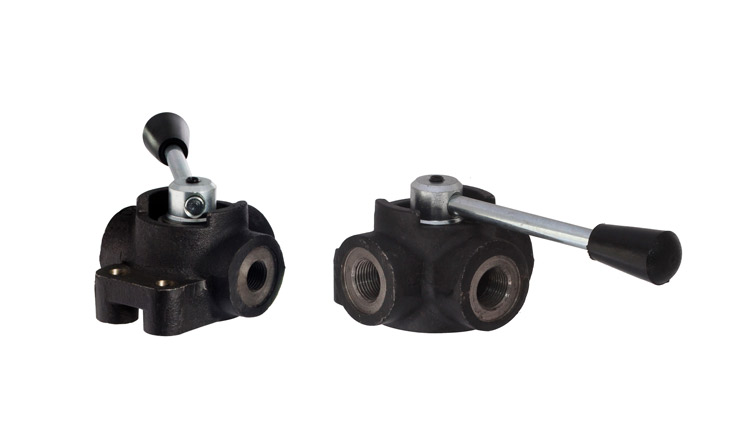

3-cestné ventilové bloky so spínačom ovládaným ručne

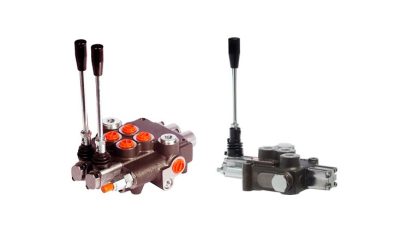

Hydraulické smerové ventilové bloky; ovládané ručnou pákou
