Kompenzátory – všeobecné informácie

Kompenzátory sa používajú v potrubiach a potrubných inštaláciách. Sú určené na absorpciu menších pohybov (axiálnych, bočných a uhlových) a vibrácií. Kompenzujú posun spojených častí potrubia, ktorý vzniká v dôsledku tepelnej expanzie potrubia. Znižujú napätie v potrubí a uľahčujú inštaláciu potrubia. Pohlcujú vibrácie a tlmič hluk v priemyselných inštaláciách a priemyselných strojoch. Musia však mať vysokú chemickú odolnosť voči látkam, ktoré potrubím pretekajú, odolnosť voči tlaku a teplote.

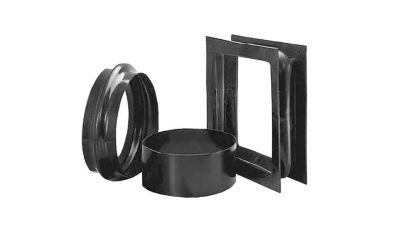

Vo všeobecnosti je najobľúbenejší kompenzačný spoj s vlnitým ohybným zvoncom a príslušným spojením, napr. prírubou. V závislosti od materiálu zvonca sa kompenzátory triedia do:

Pri výbere správneho kompenzátoru je potrebné brať do úvahy parametre typické pre výber hadice, ako sú médium, prevádzková teplota a tlak, ale predovšetkým je potrebné zvážiť typ pohybu (axiálny, bočný a uhlový), ako aj axiálnu, bočnú a uhlovú ohybnosť expanzného spoja, t. j. silu, ktorá musí byť aplikovaná na dosiahnutie pohybu/deformácie.

KATALÓG
Stiahnuť

PREDAJNÁ SIEŤ
Preveriť

DOPYT
Odošli

Zoznam produktov:

Potrebujete pomoc pri výbere produktu alebo ste nenašli ten pravý?

Zavolajte nám: +421 911 923 711 alebo nám napíšte email: zilina@tubes-international.com

FAQ – Kompenzátory:

Na čo sa kompenzátory v potrubných systémoch používajú?

Kompenzátory, bez ohľadu na ich typ a materiál, sú v podstate navrhnuté na:
– absorpciu tepelnej expanzie, ktorá je spôsobená médiom pretekajúcim potrubím,
– elimináciu alebo zníženie pohybov a vibrácií,
– zníženie konštrukčného a montážneho napätia,
– uľahčenie inštalácie komponentov potrubia a armatúry.
Po ich inštalácii do systému teda kompenzátory zvyšujú komfort prevádzky a predlžujú jeho životnosť.

Aký je maximálny tlak, pri ktorom môže kompenzátor pracovať?

Povolený pracovný tlak kompenzátorov sa môže výrazne líšiť a závisí od niekoľkých faktorov. Všeobecne závisí od materiálu vlnovca. Vlnovec je flexibilným prvkom v kompenzátore. Dôležité sú tiež faktory ako veľkosť a pracovná teplota kompenzátoru alebo typ média, ktoré ním preteká. Najnižší povolený pracovný tlak majú textilné kompenzátory. Kvôli materiálu použitému pri ich konštrukcii tlak zvyčajne nemôže prekročiť 0,5 baru nadtlaku. Gumové a PTFE kompenzátory môžu odolať oveľa vyššiemu pracovnému tlaku, ktorý môže dosiahnuť maximálne 25 barov, resp. 16 barov. Oceľové kompenzátory sú vyrobené tak, aby odolávali najvyšším povoleným pracovným tlakom, ktoré môžu dosiahnuť 100 barov a závisia od veľkosti a typu kompenzátoru.

Aká je teplotná odolnosť kompenzátorov?

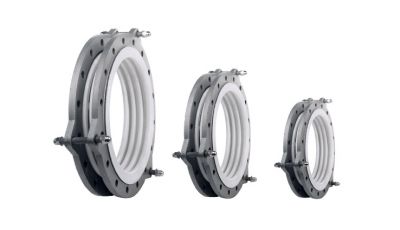

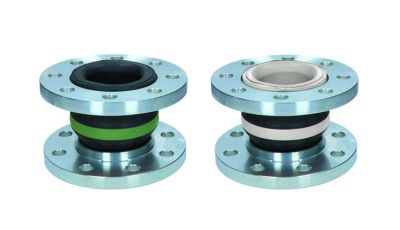

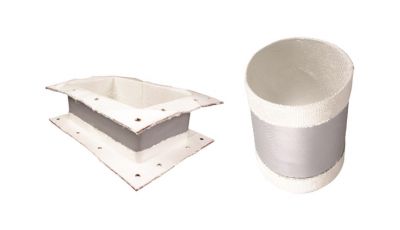

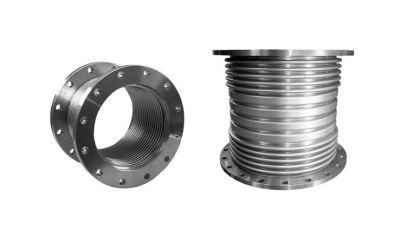

Teplotná odolnosť kompenzátorov sa líši v závislosti od typu materiálu, z ktorého sú vyrobené. Maximálna pracovná teplota gumových kompenzátorov závisí od typu gumy, z ktorej sú vyrobené, a dosahuje +150°C. PTFE (Teflón) kompenzátory majú vyššiu povolenú pracovnú teplotu, ktorá v závislosti od prevádzkového tlaku môže byť mierne nad +200°C. Oceľové kompenzátory na druhej strane môžu pracovať pri oveľa vyšších teplotách, ktoré v závislosti od použitého materiálu ďaleko prekračujú +500°C. Textilné kompenzátory ponúkajú najvyššiu teplotnú odolnosť. Keďže sú vyrobené zo špeciálne navrhnutých materiálov, môžu bezproblémovo pracovať pri pracovných teplotách až do a dokonca nad +1000°C.
