Tankwagen couplings (TW)
Spojky TANKWAGEN (TW) – všeobecné informácie
Spojky TANKWAGEN (TW spojky, spojky pre cisterny, euro waterhouse) sa bežne používajú na nakladanie a vykladanie cistern a v inštaláciách v chemickom, petrochemickom alebo potravinárskom priemysle. TW spojky sú vyrobené podľa
normy EN ISO 14420-6 (predchádzajúca norma DIN 28450).

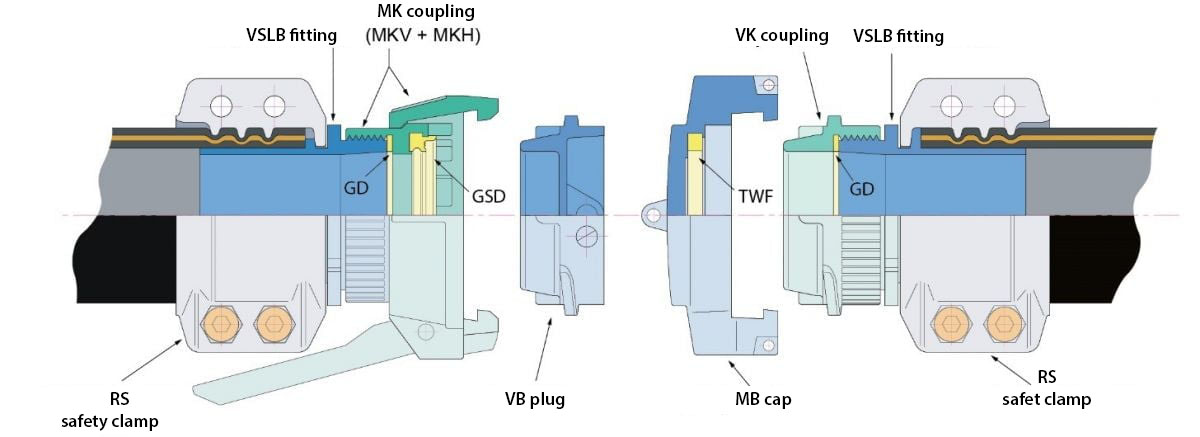

Spoje TANKWAGEN sú určené hlavne pre kvapaliny, niekedy sa používajú pre suché sypké produkty a plyny (s výnimkou skvapalnených plynov a pary). TW spojka sa skladá z dvoch základných častí: ženskej (MK) časti a mužskej (VK) časti. Ženská (MK) časť sa spája s mužskou (VK) časťou tak, že sa jedna vloží do druhej. Otočením krúžka ženskej (MK) časti otvorenou rukoväťou sa oba diely MK a VK spoja a uplátňujú spojku. Zložením rukoväte sa uzamkne krúžok a zabezpečí sa spojka pred otvorením.
TW spojky sú dostupné vo veľkostiach DN50, DN80 a DN100 (2 “, 3” a 4 “). Spojky sú vyrobené z nerezovej ocele AISI316, mosadze alebo hliníka; tesnenia sú vyrobené z CSM (hypalon), NBR a mnohých ďalších materiálov. Pracovný tlak až do 16 bar. TW spojky (obidve časti MK a VK) je možné skrutkovať na potrubie s BSP závitom (2 “, 3” a 4 “), tesnené ploché. Typicky sa TW spojka pripojí k hadici pomocou fitingu KRS s otvoreným BSP závitom a koncovkou hadice upravenou tak, aby bola buď vložená do gumeného hadice s bezpečnostnou svorkou RS alebo zovretá ferrule.
| materiál tesnenia | farba | rozmedzie teplôt (približné) |
|---|---|---|
| polyuretán ((PUR, vulkollan) | modrá | od -20°C až do +70°C |
| nitril (NBR, perbunan) | čierna | od -20°C až do +70°C |
| hypalon (CSM) | zelená | od -20°C až do +130°C |
| vitón (FPM) | čierne s červenou bodkou | od -20°C až do +120°C |
| PTFE (PTFE) | biela | od -20°C až do +220°C |
| EPDM | čierna | od -20°C až do +100°C |
| vamac | čierne s dvoma červenými bodkami | až do +200°C |
Typ materiálu:
Nerezové spojky TANKWAGEN
Mosadzné spojky TANKWAGEN
Hliníkové spojky TANKWAGEN
Zoznam produktov:
Spojky TANKWAGEN – typ VK
Spojky TANKWAGEN – typ MKV
Spojky TANKWAGEN – typ MKH
Spojky TANKWAGEN – typ MK
Spojky TANKWAGEN – typ MB
Spojky TANKWAGEN – typ VB
Tesnenia pre TW spojky
Príslušenstvo pre TW spojky
Potrebujete pomoc pri výbere produktu alebo ste nenašli ten pravý?
FAQ – Spojky TANKWAGEN
Podľa normy DIN 28450 môžu TW spojky pracovať pri teplotách až do +65°C. Ak sa majú používať pri vyšších teplotách, je potrebné sa poradiť s technickým oddelením spoločnosti Tubes International.
Nie, namiesto tesnení spojky GSD je možné použiť tesnenia s profilom TWF alebo TWO, ale odporúčame skontrolovať tesnosť spojenia pri každom použití.
NEodporúčame používať TW spojky pre potraviny. Vzhľadom na ich povahu a konštrukciu TW spojky nespĺňajú štandardy pre spojky určené pre potravinárske látky.
Nie, hoci sa môže voliteľne použiť gumový kladivko, ak dojde k menším únikom na spoji alebo pri výmene tesnenia za nové.
Predovšetkým na chemickú odolnosť materiálu spojky voči médiu a potom na kompatibilitu materiálu tesnenia.
