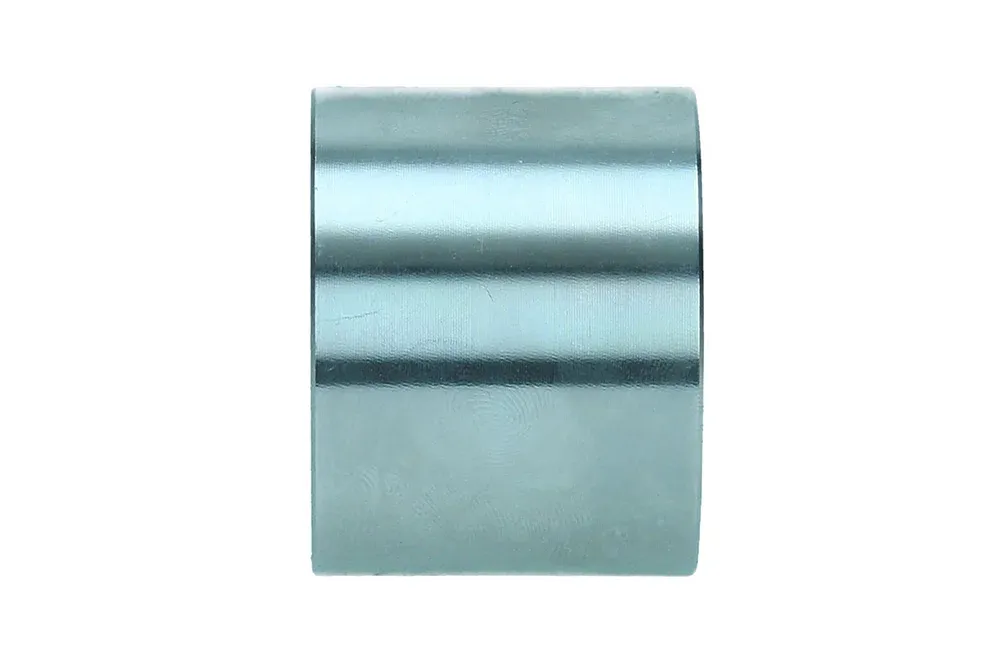

Upínacie puzdrá typu LDR, LD, LR, oceľ AISI 304
Puzdrá typu LDR, LD, LR sú určené na lisovanie nerezových hygienických koncoviek (s vlnitým chvostom) typu NH-xxK-xxx a koncoviek s chvostom na hadicu pod objímku škrupinovú RS, napr. TW-KRS-xxx, NH-xxR-xxx v priemyselných hadiciach (gumených a plastových so zosilnením textilným, prípadne so špirálou zosilňujúcou – hadice sacie a tlakové). Puzdro je potrebné vybrať s ohľadom na vnútorný priemer Dw a vonkajší priemer Dz hadice. Dĺžka puzdra L môže byť nepatrne (niekoľko mm) väčšia ako dĺžka chvosta koncovky Lk. Puzdrá LR – len pre koncovky pod objímku škrupinovú, LD – len pre koncovky s vlnitým chvostom, LDR – puzdrá pre oba typy koncoviek. Priemer D1 [mm] – vonkajší priemer. Priemer D2 [mm] – vnútorný priemer. Priemer D3 [mm] – priemer zámku. Materiál: oceľ AISI 304.
Zoznam variantov produktu
Potrebujete väčšie množstvo tovaru alebo cenovú ponuku na mieru?
Puzdrá typu LDR, LD, LR sú určené na lisovanie nerezových hygienických koncoviek (s vlnitým chvostom) typu NH-xxK-xxx a koncoviek s chvostom na hadicu pod objímku škrupinovú RS, napr. TW-KRS-xxx, NH-xxR-xxx v priemyselných hadiciach (gumených a plastových so zosilnením textilným, prípadne so špirálou zosilňujúcou – hadice sacie a tlakové). Puzdro je potrebné vybrať s ohľadom na vnútorný priemer Dw a vonkajší priemer Dz hadice. Dĺžka puzdra L môže byť nepatrne (niekoľko mm) väčšia ako dĺžka chvosta koncovky Lk. Puzdrá LR – len pre koncovky pod objímku škrupinovú, LD – len pre koncovky s vlnitým chvostom, LDR – puzdrá pre oba typy koncoviek. Priemer D1 [mm] – vonkajší priemer. Priemer D2 [mm] – vnútorný priemer. Priemer D3 [mm] – priemer zámku. Materiál: oceľ AISI 304.
Ďalšie informácie
| Materiál | SS – nehrdzavejúca oceľ |
|---|
